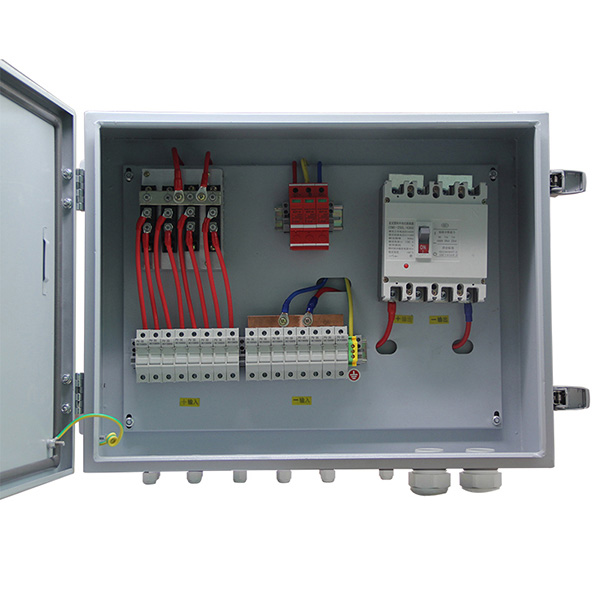

Kombinácia solárneho poľa Solar® ZHECHI Electric® DC, ktorá má nízku cenu a poskytuje bezplatnú vzorku do spojovacej skrinky, ktorá je elektrickým krytom, ktorý bezpečne spája viac vodičov a káblov cez rôzne vstupné porty. Solárna skrinka kombinovaného kombinuje výstup mnohých reťazcov PV modulov na pripojenie k meniči.
Kombinácia solárneho systému ZHECHI Electric® DC Solar System String Combiner s celkovou ochranou, ako je prevencia protiútoku, nadprúdová ochrana, ochrana protivládania a prevencia blesku, skrinky na FV Combiner sa používajú na zníženie spojovacích vodičov medzi PV modulom a meničom alebo ovládačom, uľahčujú údržbu, znížia bezpečnosť a spoľahlivosť produktu. PV Combiner Box vyrábaný nás má všetky vyššie uvedené funkcie a poskytuje používateľom kompletné riešenie pre systémy na výrobu energie PV.
1） Dve skupiny nezávislého vstupu a výstupu FVIP FIL FLAP pre flexibilnú aplikáciu v rôznych schémach pripojenia;
2) Viacnásobné vstupné polia PV, z ktorých každé má maximálny prúd 10a;
3) poistka vysokého napätia zabezpečená na prevenciu protiútoku každého vstupného poľa PV;
4) špeciálne vysokonapäťové ochranné zariadenie na ochranu pred bleskom pre PV modul;
5) špeciálny vysokonapäťový istič na výstupné riadenie PV modulu;
6) Stupeň ochrany IP65 na uspokojenie potreby vonkajšej inštalácie.
| Model | Zc4t | Zc6t | ZC8T | ZC10T |
| Vstupné údaje | ||||
| Počet vstupných polí PV | 4 | 6 | 8 | 10 |
| Maximálny Current každého vstupného poľa PV | 10a | |||
| Puse pre každé vstupné pole PV | 10a | |||
| Číslo drôtu každého vstupného poľa PV | PG7,4 mm² | |||
| Výstupné údaje | ||||
| Počet výstupného kanála | 1 | 2 | ||
| Maximálny výstupný prúd | 40A | 60A celkovo (výstupný kanál 30A) | 80A Celkovo (výstupný kanál 40A) | 100A celkovo (výstupný kanál 50A) |
| Číslo drôtu každého výstupného kanála | PG16,8 mm2 pre každý výstupný kanál | PG16,10MM2 pre každý výstupný kanál | PG16,10MM2 pre každý výstupný kanál | PG16,12 mm2 pre každý výstupný kanál |
| Maximálne výstupné napätie | 800 VDC | |||
| DC výstupný istič | Dostupný | |||
| Ďalšie údaje | ||||
| Ochrana | IP65 | |||
| Teplota | -30 ℃ ~+60 ℃ | |||
| Referenčná hmotnosť (sieťová/hrubá hmotnosť) | 5.3/9.3 | 8.4/12.9 | 9,5/14.3 | 10,8/15.6 |
| Rozmer zariadenia D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Balenie rozmer d*w*h (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metóda chladenia | Prirodzené chladenie | |||
| Ochrana proti prepätiu | Dostupný | |||
| Číslo uzemňovacieho drôtu | ≥6 mm2 | |||
