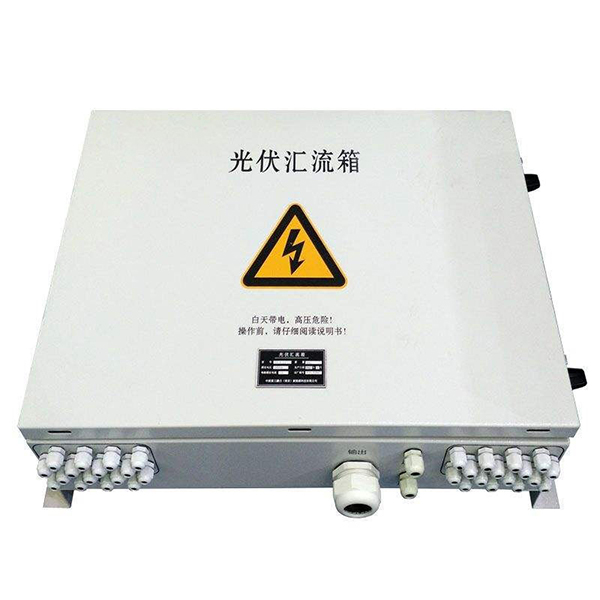

Sme profesionálny výrobca solárnych distribučných spojovacích boxov je PV zlučovač pre solárny systém na sieti s 12 skúsenosťami. Zaviazali sme sa ku kvalite a inováciám našich produktov. Naša továreň je v súlade s normou ISO 9001 a všetky produkty sú kvalifikované spoločnosťou Intertek s certifikátom CE a CB. MOQ je 1 ks.
1. V systéme solárnej energie, aby sa znížilo spojovacie vedenie, ľahká údržba, zníženie strát, optimalizácia štruktúry systému, zlepšenie bezpečnosti a spoľahlivosti položiek, je zvyčajne potrebný PV zlučovač medzi solárnymi panelmi a meničom.
2. Okrem funkcie PV križovatky by mal zlučovač počítača obsahovať aj ochranu proti spätnému prúdu, ochranu pred nadprúdom, ochranu pred prepätím, ochranu pred bleskom atď., sériu dokonalých ochranných funkcií, medzitým by mal mať kontrolu prevádzkového stavu, prúdu, napätia a napájanie po križovatke, stav zvodiča, zhromažďovanie stavu ističa DC a detekcie oblúka, detekcia úniku (voliteľné) atď.
3. FV zlučovač, ktorý vyrábame, je vybavený všetkými funkciami uvedenými vyššie, konfiguráciou so solárnym invertorom on-grid/off-grid na vytvorenie kompletnej sady solárnych systémov.
4. Pri výbere FV zlučovacieho boxu, na základe rozsahu vstupného jednosmerného napätia a výstupného výkonu meniča, bude určité množstvo panelov zapojených do série ako reťazec, určité reťazce paralelne budú pripojené k FV zlučovaču pre spojenie, cez ovládanie ističa a ochrany zvodiča, potom prívod do meniča.
1. V súlade s CGC/GF002:2010, technickými špecifikáciami prepojovacej skrinky PV poľa
2. Prípustné maximálne 24 stringových panelov na pripojenie, Menovité napätie každého stringu je 10A, maximálne 15A
3. Celkový výstupný prúd je 250A, maximálne napätie je 1000Vdc
4. Pre každý reťazec ochrana vysokonapäťovou poistkou a ochrana proti spojeniu.
5. Vybavené ochranou FV zvodiča vysokého napätia
6. FV vysokonapäťový istič ovláda výstup, tlakovo odolný DC1200V, tavný prúd je voliteľný
7. V súlade s vonkajšou inštaláciou, trieda ochrany IP65
8. Izolujte port RS485 používaný na vzdialenú dátovú komunikáciu, podporuje protokol MODBUS-RTU.
9. Zabudovaná komplexná ochranná funkcia alarmu, nielen rôzne parametre alarmu sú programovateľné, ale aj každá funkcia alarmu môže byť nastavená na „Zap“ alebo „Vyp“
10. Škodlivý oblúk v obvode jednosmerného prúdu v reálnom čase, akonáhle dôjde k škodlivému oblúku, spustí sa alarm a priamo spustí vypínač a preruší poruchový obvod, čím sa zabráni požiaru atď. z oblúka.
Model | CSPVB/24-1 |
Elektrický parameter | |
Maximálne jednosmerné napätie systému | 1000V 1000 |
Maximálny vstupný prúd pre každý reťazec | 15A |
Maximálny počet vstupných reťazcov | 24 |
Maximálny výstupný spínací prúd | 360A |
Maximálny invertor MPPT | N |
Počet výstupných reťazcov | 1 |
Ochrana pred bleskom | |
Kategória testu | 2. stupeň ochrany |
Nominálny vybíjací prúd | 20 kA |
Maximálny vybíjací prúd | 40 kA |
Úroveň ochrany napätia | 3,8 kV |
Maximálne trvalé prevádzkové napätie Uc | 1050 V |
Poliaci | 3P |
Charakteristika štruktúry | Plug-push modul |
systém | |
Stupeň ochrany | IP65 |
Veľkosť vstupnej vodotesnej koncovky | PG9/PG11 |
Veľkosť výstupnej vodotesnej koncovky | PG21~PG29 |
Výstupný spínač | DC istič (štandard)/ DC izolačný spínač (voliteľné) |
Vodotesné konektory MC4R | Štandardné |
PV DC poistka | Štandardné |
FV prepäťová ochrana | Štandardné |
Monitorovací modul (voliteľný) | Detekuje prúd každého kanála, napätie zbernice, stav ističa a bleskozvodu, teplotu skrinky |
Prídavné napájanie | Pomocné napájanie: AC85V~265V /DC24V(±10%)/DC200V~1000V |
Komunikačný režim/protokol (voliteľné) | Zbernica RS485/štandardný protokol MODBUS-RTU |
Funkcia zamedzenia spätného chodu (voliteľné) | Možno vybaviť modularizovanou a zapuzdrenou diódou proti spätnému chodu |
Materiál krabice | Za tepla pozinkovaná oceľ/nehrdzavejúca oceľ/plech valcovaný za studena |
Spôsob inštalácie | Typ montáže na stenu |
Prevádzková teplota | -40 °C ~ + 85 °C |
Nadmorská výška | 4 km |
Prípustná relatívna vlhkosť | 0-95%, žiadna kondenzácia žiadny korozívny plyn |
Mechanický parameter |
|
Šírka x výška x hĺbka (mm) |
850 x 500 x 200 |
