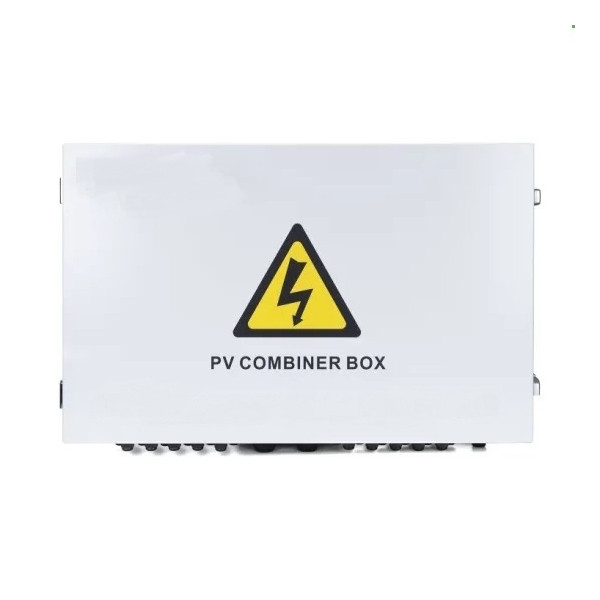

Vodotesný PV zlučovač s 8 šnúrami k spojovacej skrinke, čo je elektrický kryt, ktorý bezpečne spája viacero drôtov a káblov cez rôzne vstupné porty. Solárny zlučovač kombinuje výstup mnohých reťazcov FV modulov na pripojenie k striedaču.
8-strunový vodotesný solárny PV DC Combiner Box zbernica syntetický DC vstup 24 PV komponentov na 1 výstup. Každý kanál 8-vláknovej vodotesnej solárnej PV DC zlučovacej skrinky je vybavený poistkou. Výrazne zjednodušuje vstupné zapojenie DC rozvodnej skrine a meniča. Realizujte ochranu pred bleskom, skratom a uzemnením. PV zlučovač rozdelený do dvoch typov: inteligentný box a neinteligentný box. Inteligentný PV zlučovač je vybavený monitorovacou jednotkou, ktorá potom zisťuje vstupný prúd každého reťazca, zisťuje vnútornú teplotu, zisťuje stav ochrany pred bleskom, zisťuje stav ističa a sumarizuje výstupné napätie atď.
Dizajn a konfigurácia prísne v súlade s Technickou špecifikáciou pre fotovoltaické spojovacie zariadenia CGC/GF 037:2014.
Poskytnite používateľom bezpečné, krátke, krásne a použiteľné produkty fotovoltaického systému.
Produkt využíva vonkajší nástenný typ, ktorý sa prispôsobuje drsnému prostrediu. Okrem základných komponentov môžu byť ostatné prispôsobené požiadavkám používateľov.
| názov | ZC-PV8 |
| Maximálne jednosmerné napätie systému | 1000 |
| Maximálny vstupný prúd pre každý reťazec | 15A |
| Maximálny počet vstupných reťazcov | 8 |
| Maximálny výstupný spínací prúd | 400A |
| Počet MPPT meniča | N |
| Počet výstupných reťazcov | 1 |
| Kategória testu | – stupeň ochrany |
| Nominálny vybíjací prúd | 20ka |
| Maximálny vybíjací prúd | 40ka |
| Úroveň ochrany napätia | 3,8 kv |
| Maximálne trvalé prevádzkové napätie Uc | 1050A |
| Poliaci | 3P |
| Charakteristika štruktúry | Plug-push modul |
| Stupeň ochrany | IP65 |
| Výstupný spínač | DC izolačný spínač (štandardný) / DC obvod |
| DC MC4/DC FUSE/DC prepäťová ochrana | Štandardné |
| Monitorovací modul/ochranná dióda | Voliteľné |
| Spôsob inštalácie | Typ montáže na stenu |
| Prevádzková teplota | -25ºC--+55ºC |
| Zvýšenie teploty | 2 km |
| Prípustná relatívna vlhkosť | 0-95%, žiadna kondenzácia |
